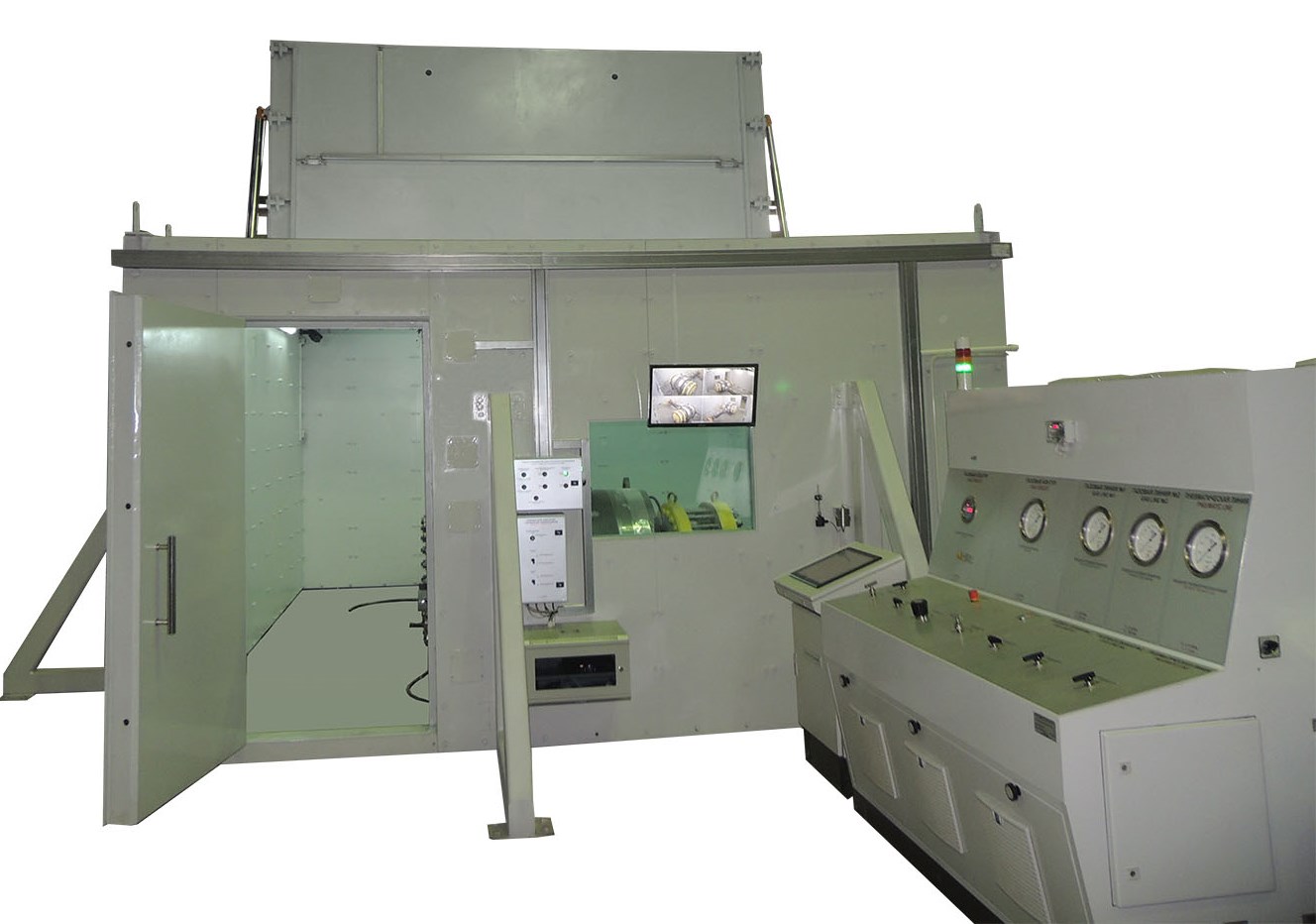

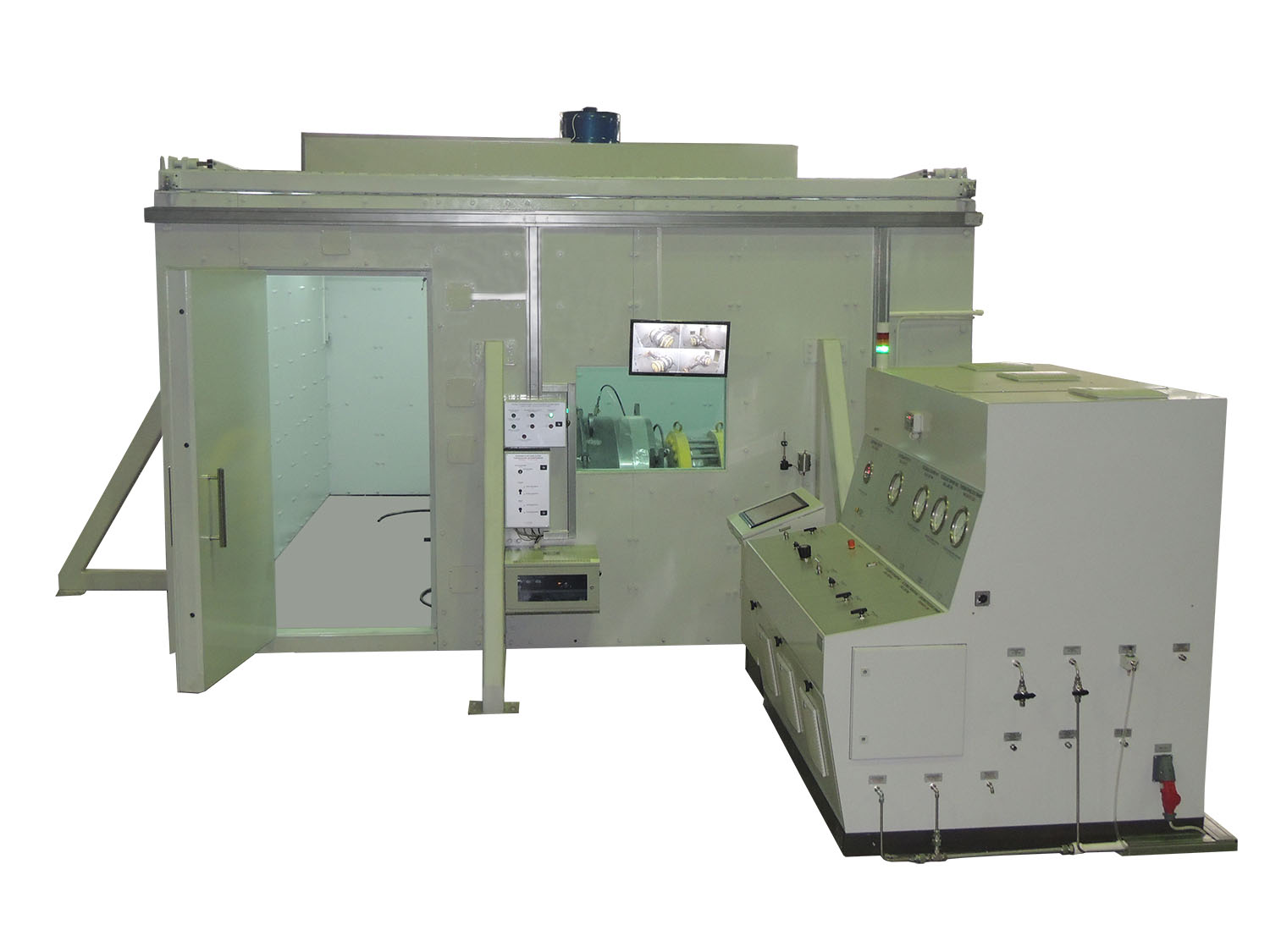

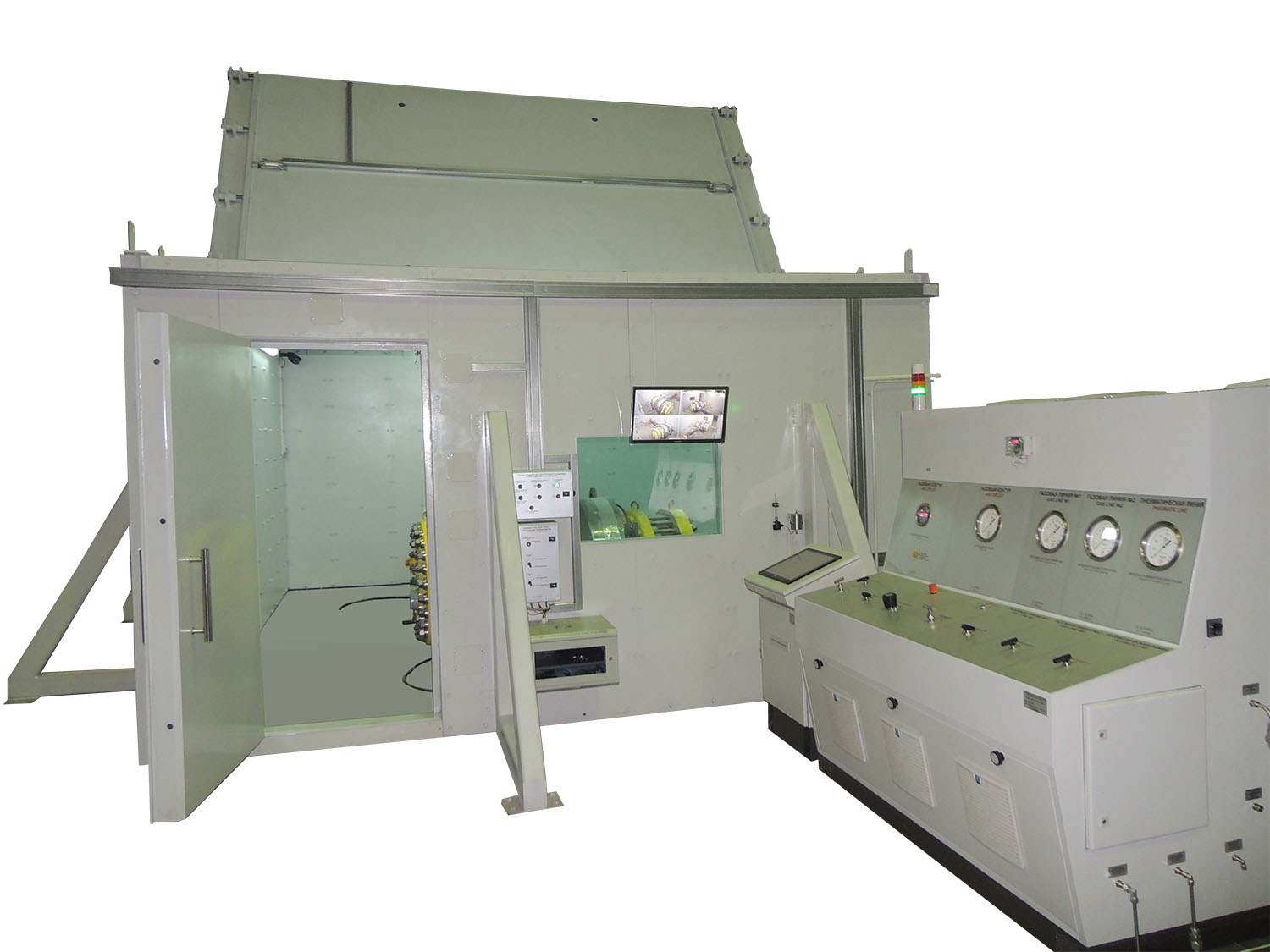

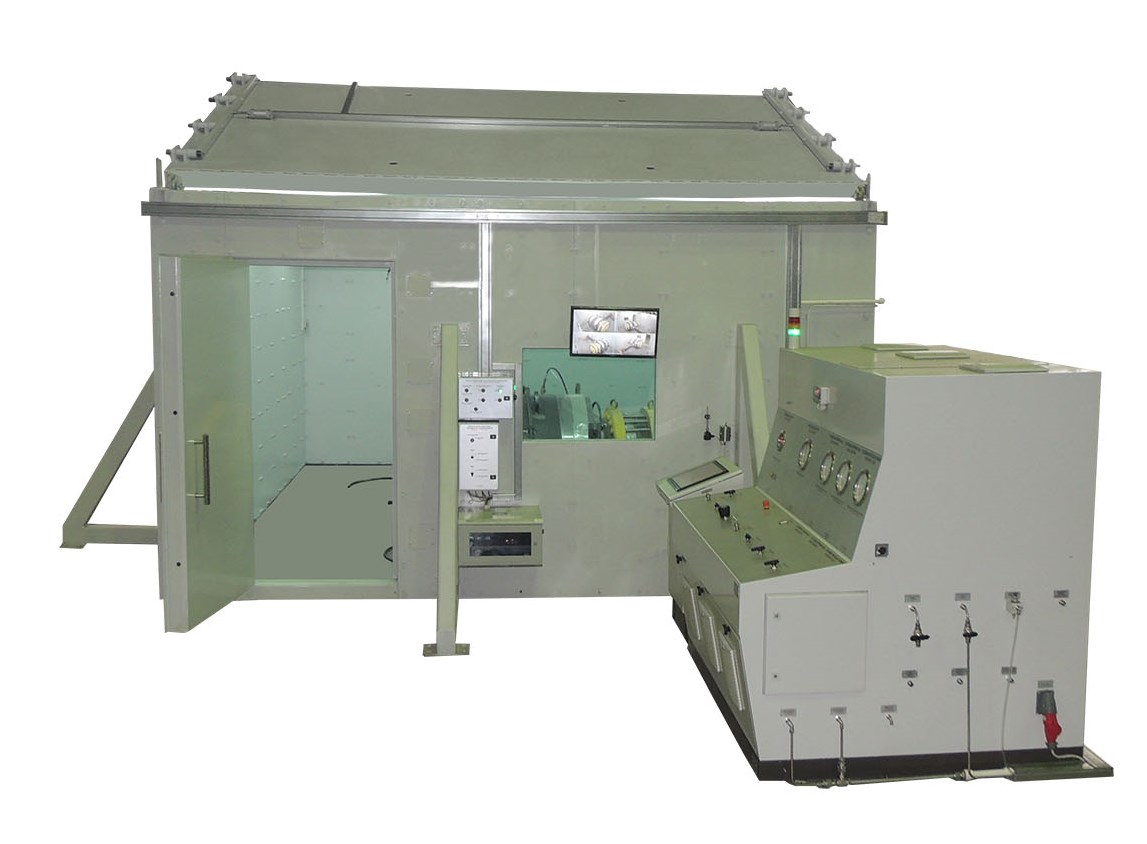

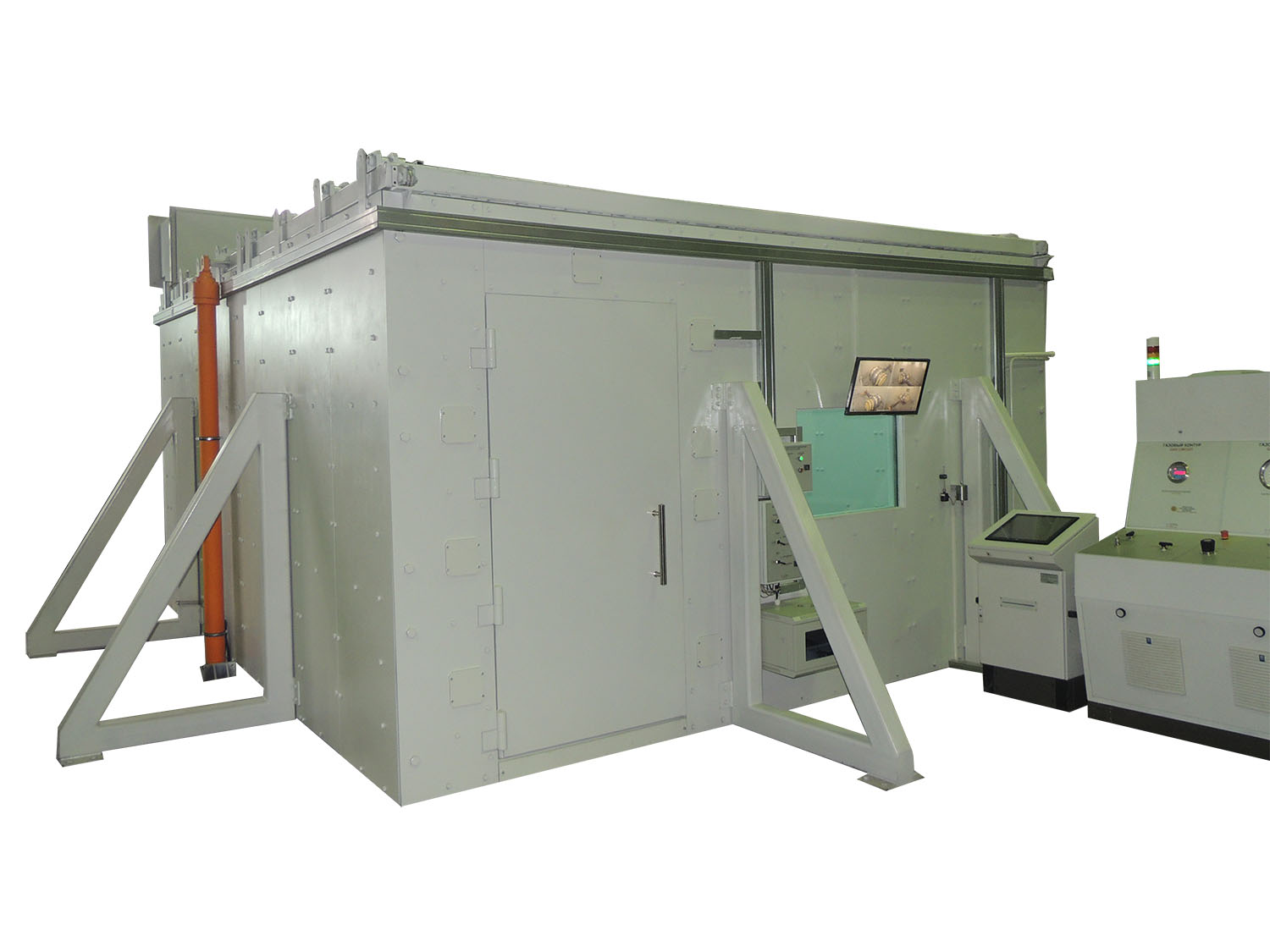

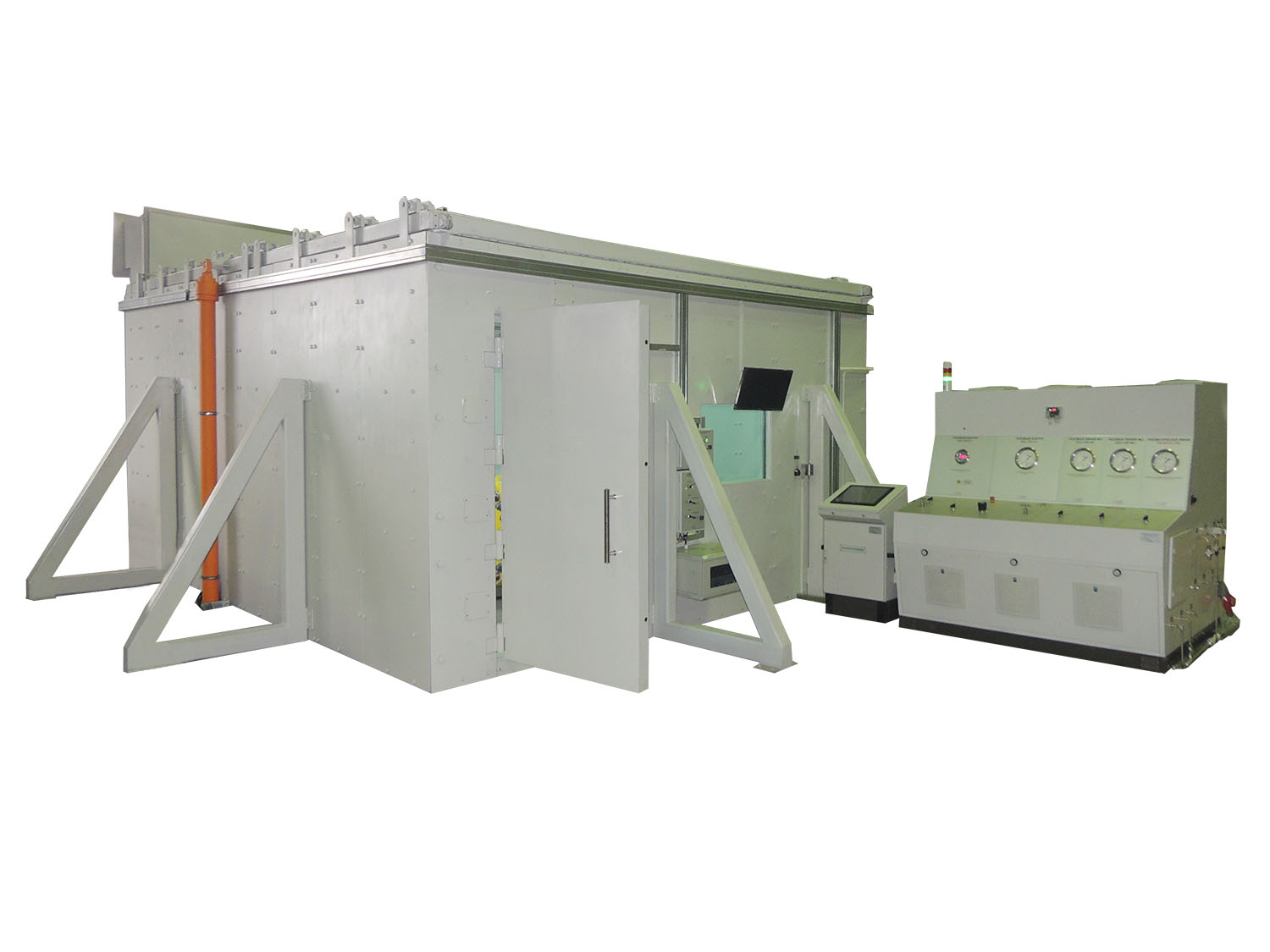

MMK-AC

БРОНЕКАМЕРЫ

НАЗНАЧЕНИЕ:

Бронекамера предназначена для:

Функционального обеспечения пассивной безопасности персонала при проведении пневматических и гидравлических испытаний, а также при техническом освидетельствование трубопроводной арматуры и сосудов работающих под давлением от:

осколков (элементов) испытываемого изделия и оснастки;
воздействия ударной волны;
резкого повышение давления окружающей среды в зоне испытания;
при аварийном (взрыве) или запланированном разрушении изделия или соединительных элементов находящихся под давлением сжатого газа;

Дистанционного наблюдения и управления проведением испытаний, отделение зоны оператора от рабочей зоны проведения испытаний, где испытываемые изделия находятся под давлением испытательной среды и представляют опасность в случае разрушения корпуса и (или) герметичности вследствие допущенных конструктивных или технологических дефектов, а также дефектов изготовления.
Ограничение доступа персонала при проведении испытаний за счет блокировки дверей (ворот) запорными блокирующими устройствами при достижении опасного давления исключающими возможность их открытия (при наличии опции: «Система автоматической блокировки доступа»);

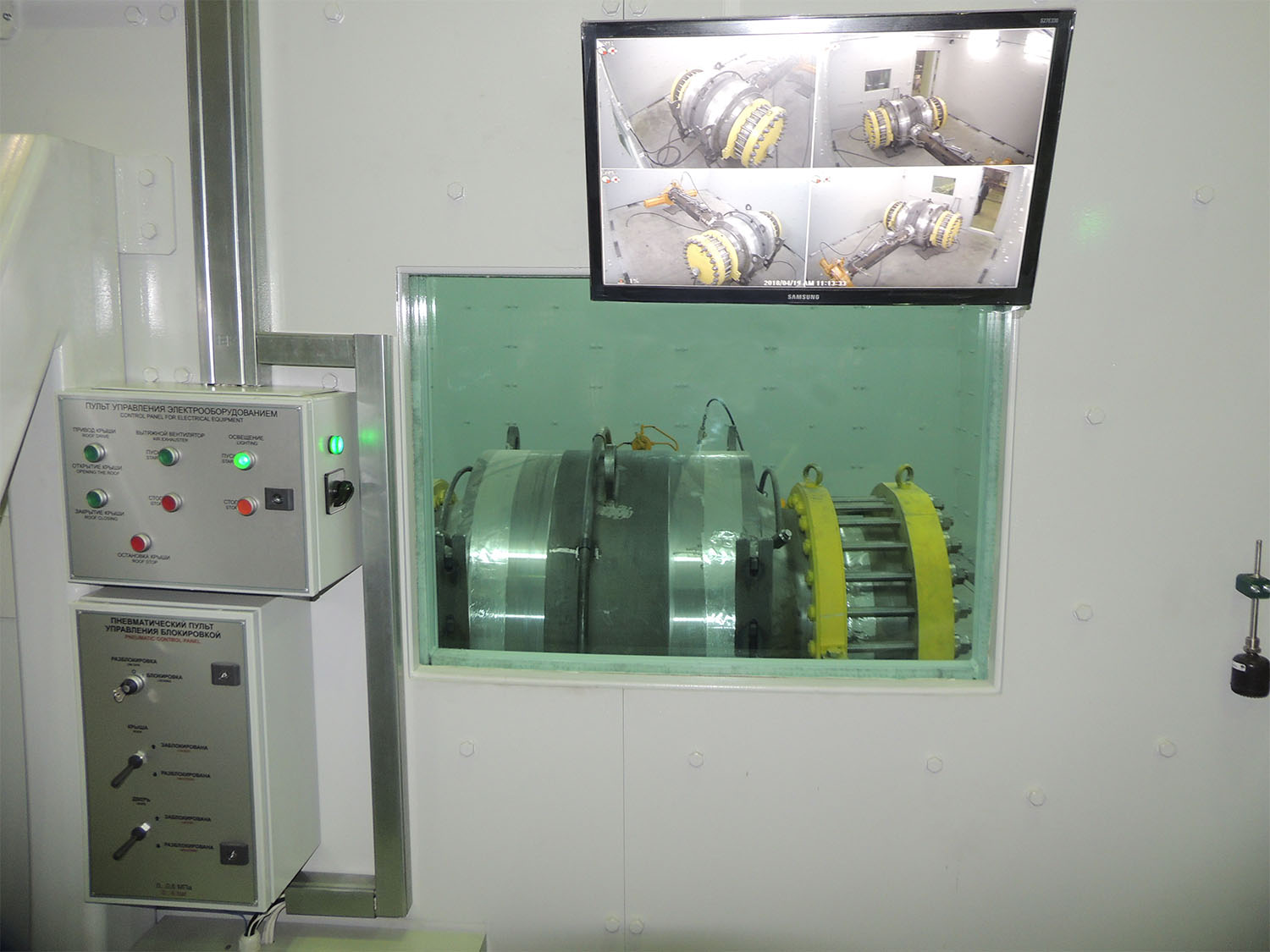

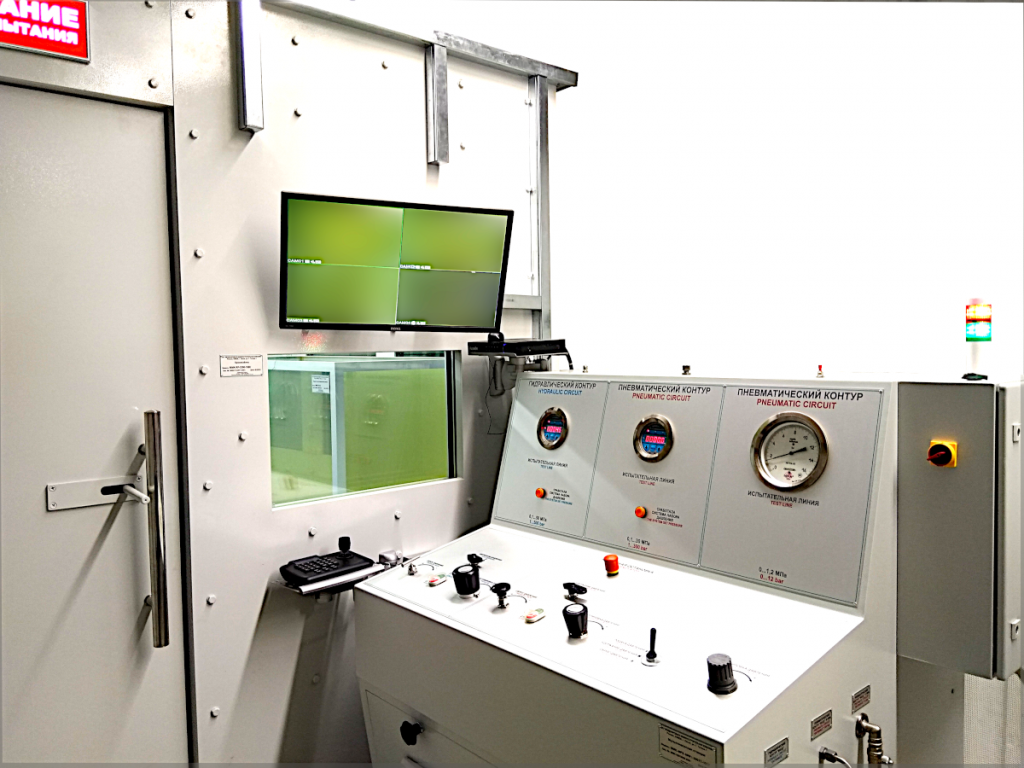

Визуального наблюдения и управления процессом проведения испытаний за счет бронированного смотрового окна и (или) управляемой высококачественной системой видеонаблюдения (при наличии).

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ БРОНЕКАМЕР:

Бронекамеры MMK-АС обозначаются следующим образом:

MMK–АС–(1)–(2)–(3)

где
АС – Бронекамера;
1 – ДЛИНА внутреннего пространства Бронекамеры, мм;
2 – ШИРИНА внутреннего пространства Бронекамеры, мм;
3 – ВЫСОТА внутреннего пространства Бронекамеры, мм.

ИСПЫТАТЕЛЬНЫЕ СРЕДЫ:

Сжатый воздух;
Воздушно-газовые смеси;
Инертные газы;
Вода, вода с ингибитором коррозии.

ОСОБЕННОСТИ ИЗДЕЛИЯ:

Бронекамеры представляют собой изделия, способные противостоять воздействию осколков (элементов) испытываемого изделия и оснастки, воздействия ударной волны (давления взрыва) и резкого повышение давления окружающей среды в зоне испытания при проведении испытаний;
Бронестекло бронекамеры сертифицировано по БР4-классу (автомат АКМ 7,62-мм патрон 57-Н-231 с пулей ПС).
Секции бронекамеры позволяют поглощать высокую энергию осколков, деталей и элементом испытываемых изделий плотность материала, которого была нарушена в процессе воздействия высокого давления;
Толщина стенок бронекамер составляет от 92 до 160 мм;
Блокировка дверей (ворот) и раздвижной крыши запорными блокирующими устройствами может быть реализована на пневматическом, электрическом и ручном приводе, электромагнитные замки в системе блокировок бронекамер ООО «ММК» не применяются из-за малой способности противостоять ударной волне (при наличии опции: «Система автоматической блокировки доступа»);
Доступ в зону испытаний, при наличии установленного испытательного давления в испытываемом изделии, осуществляется по ключевому доступу. (при наличии опции: «Система автоматической блокировки доступа»);

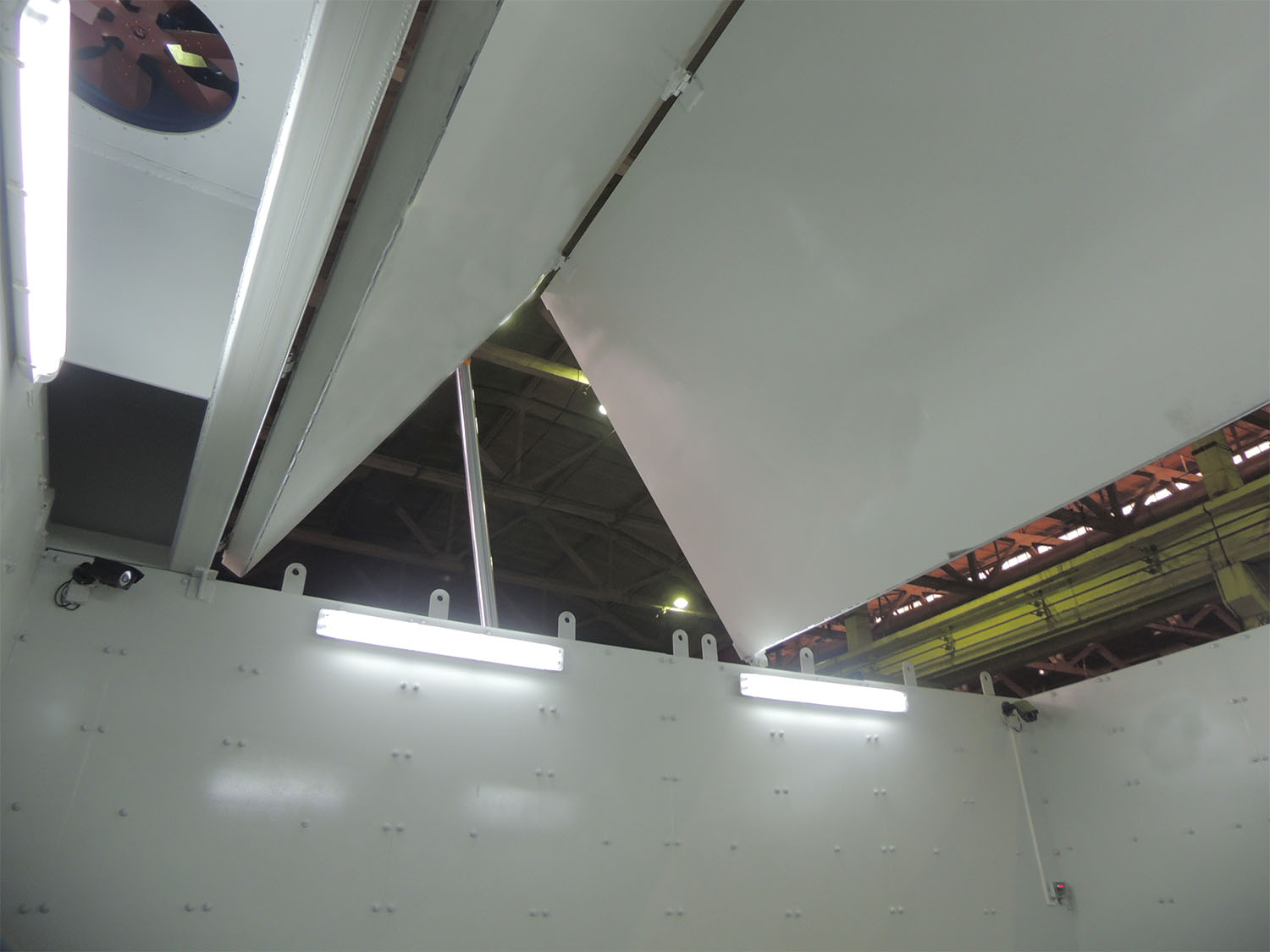

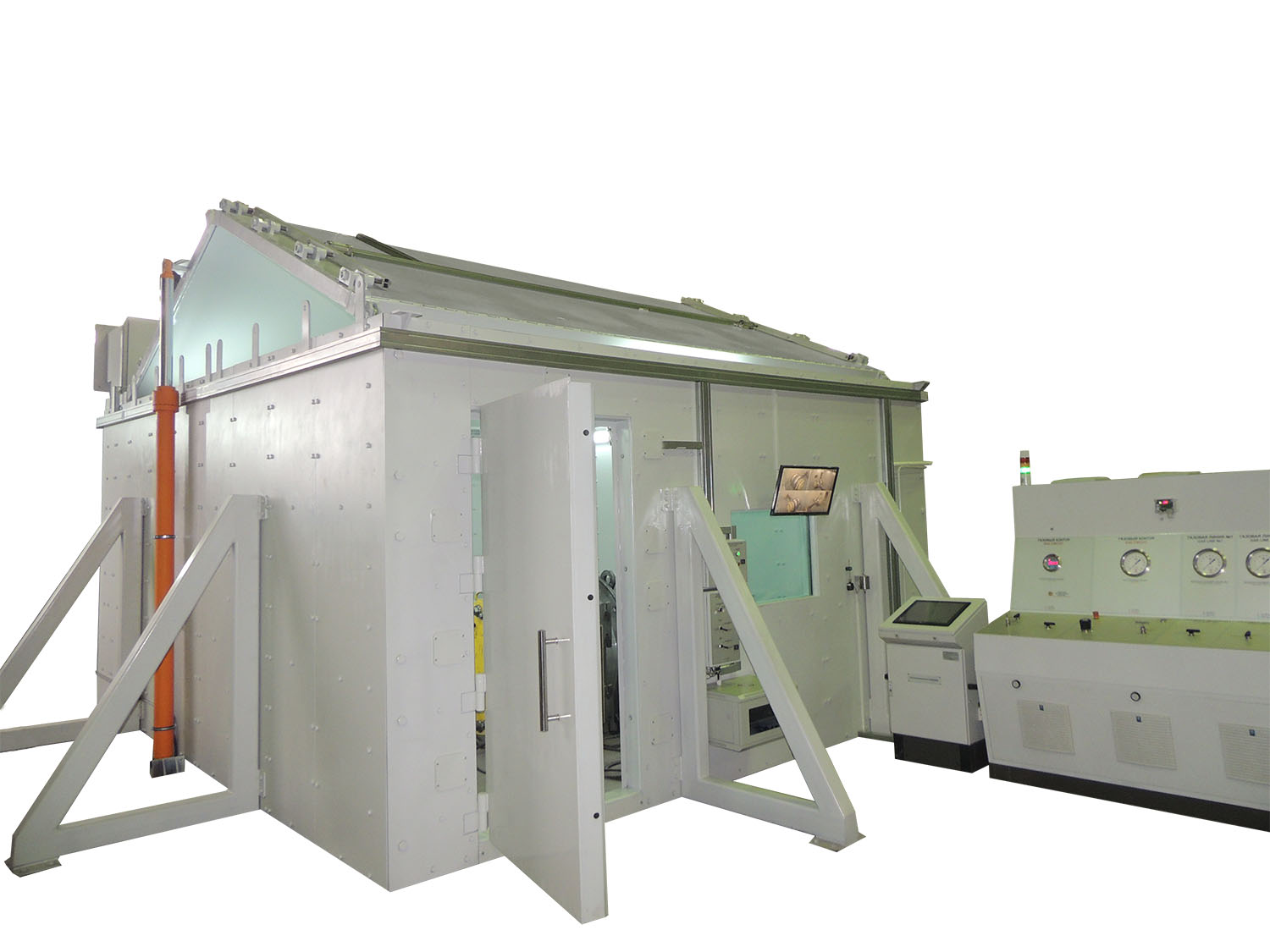

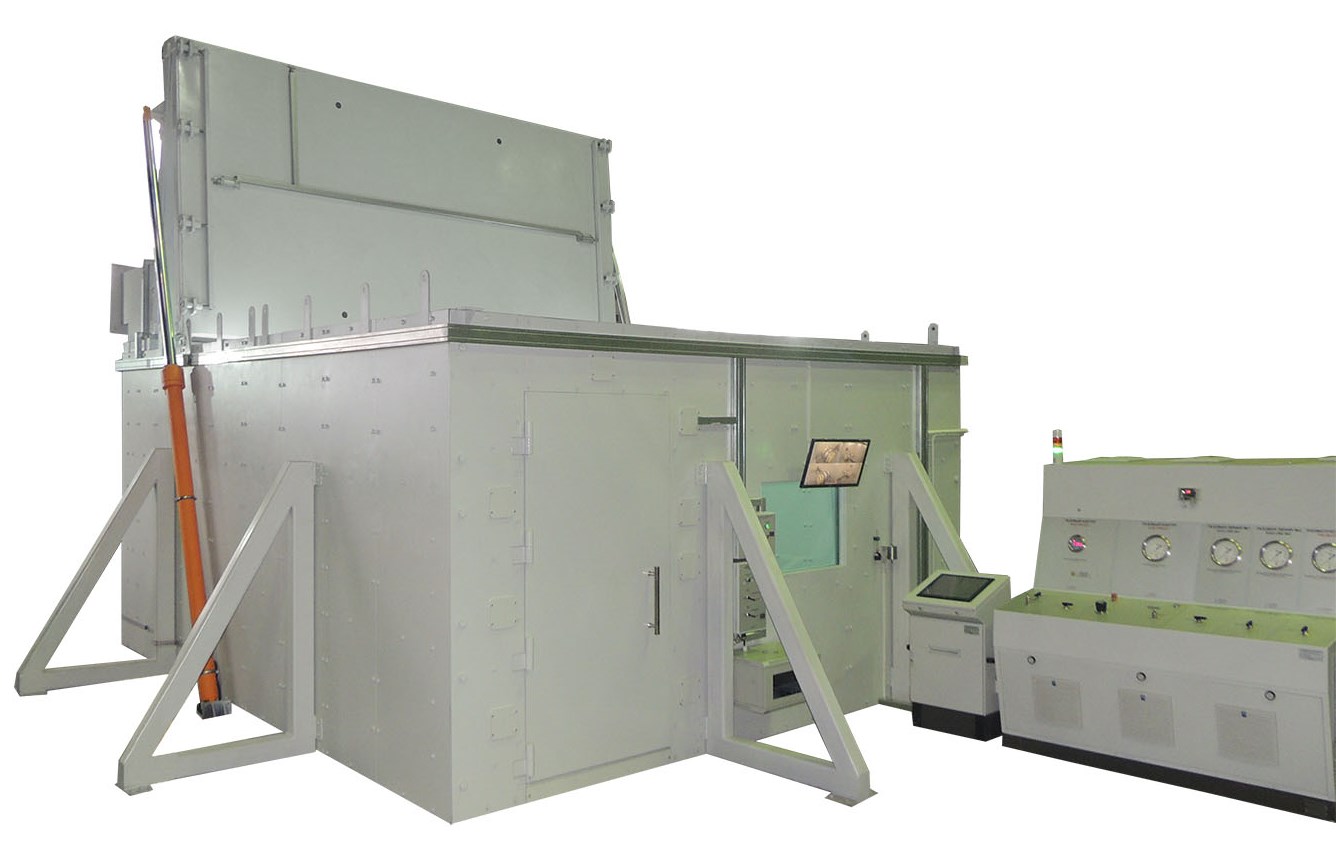

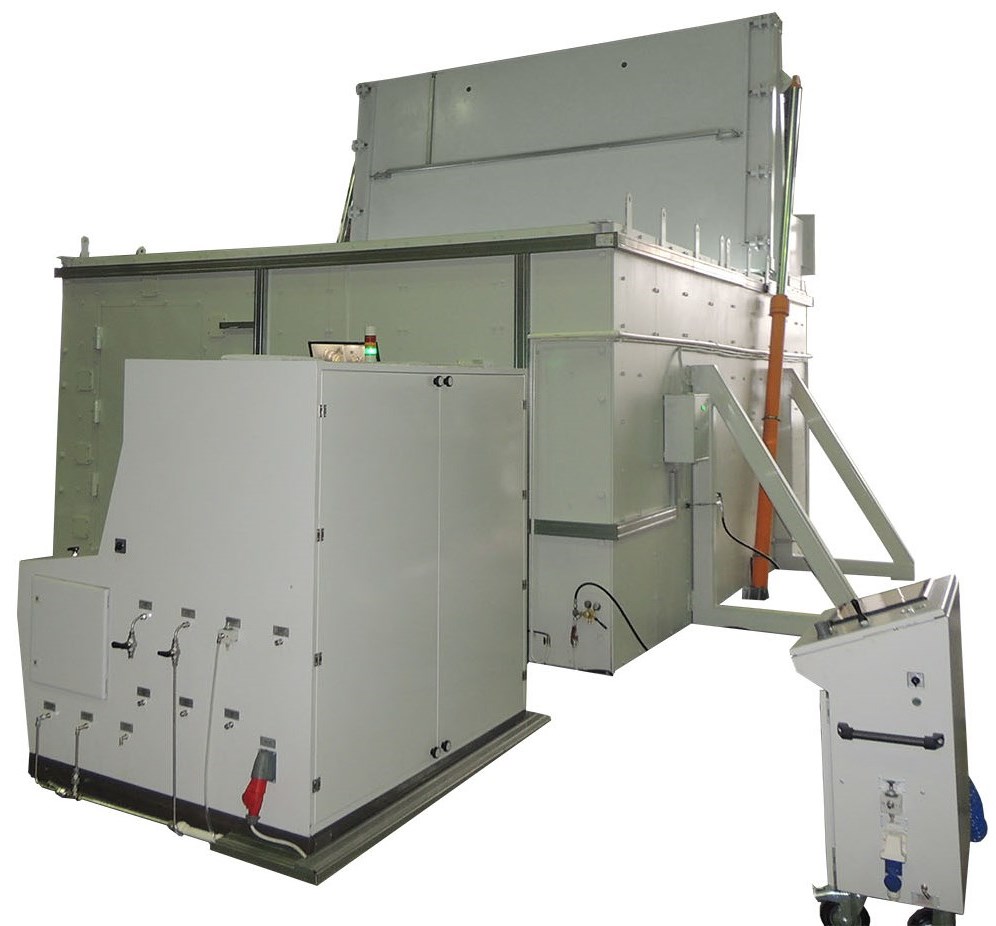

Раздвижная крыша с гидравлическим приводом, позволяет загружать испытываемые изделия верхней погрузкой, а система блокировки крыши по всему периметру позволяет обеспечить безопасность от разлета осколков в верхнюю часть и защитить крышу (перекрытия) здания от воздействия ударной волны;

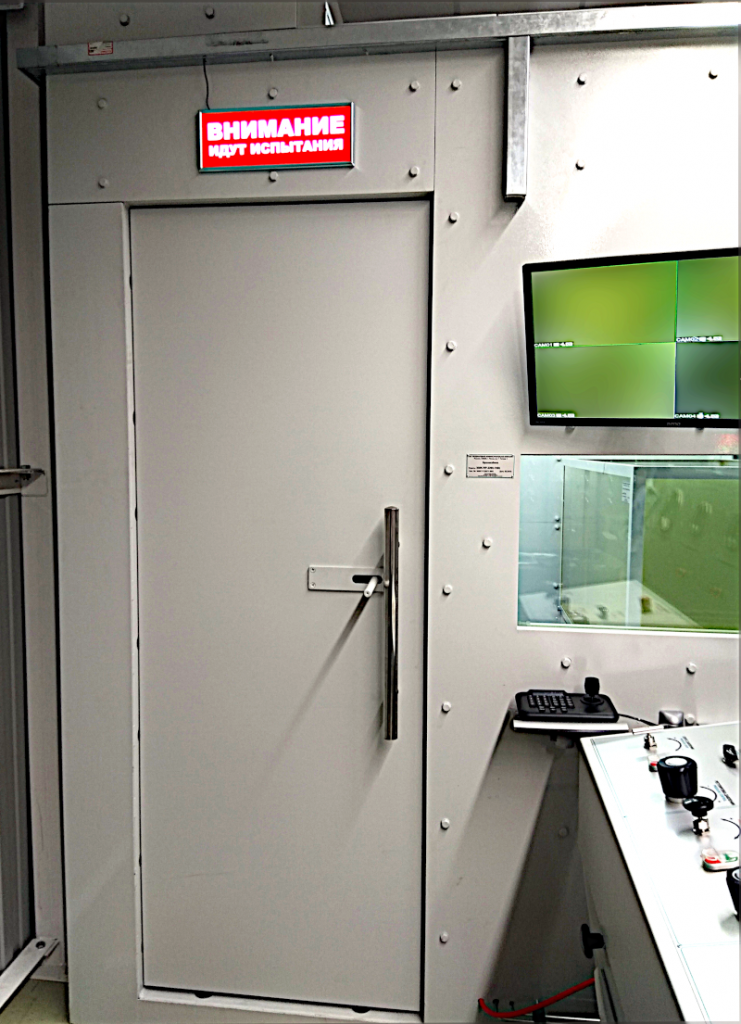

Подача кратковременного звукового сигнала и включение светового табло «ОСТОРОЖНО! ИДУТ ИСПЫТАНИЯ» о начале и проведения испытаний;
В бронекамерах предусмотрены вводные и выводные каналы для подводки испытательных и управляющих магистралей, а также монтажа сбросных линий;
При проведении Азотных испытаний бронекамеры комплектуются газоанализаторами и системой вытяжной вентиляции;
Массивные металлические части и двери (ворота) бронебронекамер оснащены болтами заземления, в соответствии с требованиями "Правил устройства электроустановок";
В зависимости от предъявляемых требований возможно изготовление бронекамер различных классов пулестойкости, начиная от Бр3 и заканчивая Бр6.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

НАИМЕНОВАНИЕ:	ПАРАМЕТРЫ:
Максимальная энергоёмкость испытываемых изделий, кг/см2 × л	до 190 000
Толщина стены Бронекамеры, мм	от 92 до 160 мм (в зависимости от расчетной энергии осколков)
Масса бронекамеры, кг	в зависимости от габаритов, комплектации и энергоёмкости испытываемых изделий
Габаритные размеры внутреннего пространства Бронекамеры, мм	По Техническому Заданию Заказчика
Габаритные размеры проёма входной двери Бронекамеры (ширина x высота), мм	По Техническому Заданию Заказчика
Габаритные размеры ворот Бронекамеры, мм	По Техническому Заданию Заказчика
Габаритные размеры проёма крыши Бронекамеры, мм	По Техническому Заданию Заказчика
Количество смотровых бронеокон, шт	По Техническому Заданию Заказчика
Габаритные размеры смотрового бронеокна, мм	По Техническому Заданию Заказчика
Аппаратура автоматической блокировки доступа при наличии испытательного давления	По Техническому Заданию Заказчика

ОБОРУДОВАНИЕ СООТВЕТСТВУЕТ:

Требованиям федеральных норм и правил в области ПРОМЫШЛЕННОЙ БЕЗОПАСНОСТИ;
Требованиям технического регламента таможенного союза "О БЕЗОПАСНОСТИ МАШИН И ОБОРУДОВАНИЯ";
Проведена экспертиза промышленной эксплуатации технических устройств, ПРИМЕНЯЕМЫХ НА ОПАСНЫХ ПРОИЗВОДСТВЕННЫХ ОБЪЕКТАХ;
Соответствует требованиям системы отраслевой стандартизации ОТТ «АК «Транснефть»;
Соответствует требованиям системы отраслевой стандартизации СТО «Газпром»;
Соответствует требованиям системы отраслевой стандартизации Weatherford;
Соответствует ГОСТ РВ 0008-002-2013– Государственная система обеспечения единства измерений. Аттестация испытательного оборудования, применяемого при оценке соответствия оборонной продукции;

* При необходимости возможно проведение любой сертификации поставляемого оборудования по требованию Заказчика.

Испытательное оборудование производства ООО "ММК" спроектировано с учетом требований технологий испытаний ТПА таких компаний как ПАО «Транснефть», Госкорпорация «Росатом», ПАО «Газпром», ПАО «ЛУКОЙЛ», ПАО «НК «Роснефть» и других компаний, что соответствует требованиям Российским и международным стандартам в области испытаний трубопроводной арматуры.
